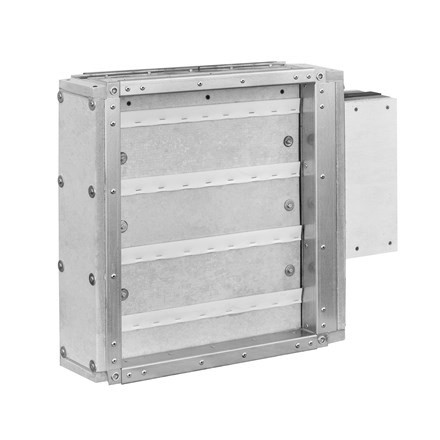

mcr WIP PRO/S - przeciwpożarowa klapa wielopłaszczyznowa odcinająca do systemów wentylacji bytowej

mcr WIP PRO/S - przeciwpożarowa klapa wielopłaszczyznowa odcinająca do systemów wentylacji bytowej

Szczegóły

Klasa odporności ogniowej: EI120 (v_e i↔o)S, EI90 (h_o i↔o)S, E120 (h_o i↔o)S

Klapy certyfikowane na zgodność z EN 15650.

Dodatkowe

Certyfikat stałości właściwości użytkowych 2434-CPR-0003.

Klapy sklasyfikowane według EN 13501-3 i przebadane według EN 1366-2.

Deklaracja Właściwości Użytkowych 009-05-CPR-2016.

Możliwość wykonania klap w wersji EX (wg dyrektywy ATEX) dla zastosowań w strefach zagrożonych wybuchem.

KDB ATEX 17.0616, Deklaracja Zgodności UE 001-01-2017.

Opis produktu

Klapy o odporności ogniowej niezależnej od kierunku przepływu powietrza i strony montażu.

Stała, wąska grubość klapy niezależnie od wymiaru B x H.

Wielopłaszczyznowe klapy odcinające mcr WIP PRO/S przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem.

W wykonaniu dla stref zagrożonych wybuchem (wersja EX) klapy mogą pracować w strefie 1 zagrożenia wybuchem gazów wewnątrz i na zewnątrz ciągów wentylacyjnych oraz strefie 21 zagrożenia wybuchem pyłów na zewnątrz tych ciągów. Klapy spełniają wymagania grupy II kategorii 2G i -/2D.

Zapytaj o ofertę

Dział handlowy

tel. 58 341 42 45
email: mercor@mercor.com.pl

Pobierz

klapa o małej grubości - 135 mm
przegroda odcinająca bez względu na wymiary klapy nie wystaje poza obudowę klapy
możliwy montaż w przegrodzie na kanale zakończonym maskownicą
możliwość wykonania klapy z przejściami na kanały okrągłe
możliwość wykonania w wersji EX
niezawodność eksploatacyjna do 10 000 cykli
posiada atest higieniczny PZH

Wymiary dla klap prostokątnych:

szerokość nominalna od 110 do 900 mm
wysokość nominalna od 263 do 1250 mm
maksymalna powierzchnia przekroju jednej klapy nie większa niż 1,125 m²

Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich.

Sterowanie:

mechanizm RST-KW1/S – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa, uzbrajanie ręczne;
mechanizm RST-KW1/S/WK1 lub WK2 – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa, jeden lub dwa wyłączniki krańcowe, uzbrajanie ręczne;
mechanizm RST-KW1/24I – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa, jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny typu impuls prądowy, U=24V DC, uzbrajanie ręczne;
mechanizm RST-KW1/24P – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa, jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny typu przerwa prądowa, U=24V DC, uzbrajanie ręczne;
mechanizm typu Belimo – rodzina siłowników ze sprężyną powrotną oraz wyzwalaczem termoelektrycznym (seria BF, BFL, BFN, EXBF).

Szczegółowe dane techniczne zawarte są w informatorze.

hale produkcyjne i magazynowe
centra logistyczne
budynki użyteczności publicznej
budynki handlowo - usługowe
budynki mieszkalne

Wersje wykonania:

mcr WIP PRO/S [BF…-T, BFL…-T, BFN…-T, EXBF] – przeciwpożarowa klapa odcinająca do przewodów wentylacyjnych z siłownikiem elektrycznym ze sprężyną powrotną z wyzwalaczem termoelektrycznym – zamykanie i otwieranie klapy za pomocą siłownika
mcr WIP PRO/S [RST-KW1] – przeciwpożarowa klapa odcinająca do przewodów wentylacyjnych z napędem sprężynowym ze zintegrowanym wyzwalaczem termicznym, z opcją wyposażenia w wyzwalacz elektromagnetyczny i wyłączniki krańcowe

Wyposażenie dodatkowe:
